Corriente de Arranque del Motor, Caída de Tensión y Dimensionamiento del Transformador

La caída de tensión aumenta con la corriente de arranque y la impedancia equivalente en una primera aproximación; el límite admisible es específico del proyecto.

Por qué “el kVA estable alcanza” puede no ser suficiente

• El arranque es un evento dinámico de corta duración. Según motor y método de arranque, la corriente durante aceleración puede ser mucho mayor que la corriente normal.
• Esa corriente circula por la impedancia equivalente de fuente, transformador y cables y produce una variación temporal de tensión. Una red más débil, mayor impedancia o mayor carga de arranque puede aumentar la caída.

No publicar un único multiplicador de corriente

• Las reglas de cálculo preliminar pueden mencionar múltiplos de corriente nominal, pero los motores reales difieren.
• Para una decisión de compra es preferible usar datos del fabricante: locked-rotor current/code, curva de arranque, ajustes del arrancador y tiempo de aceleración.

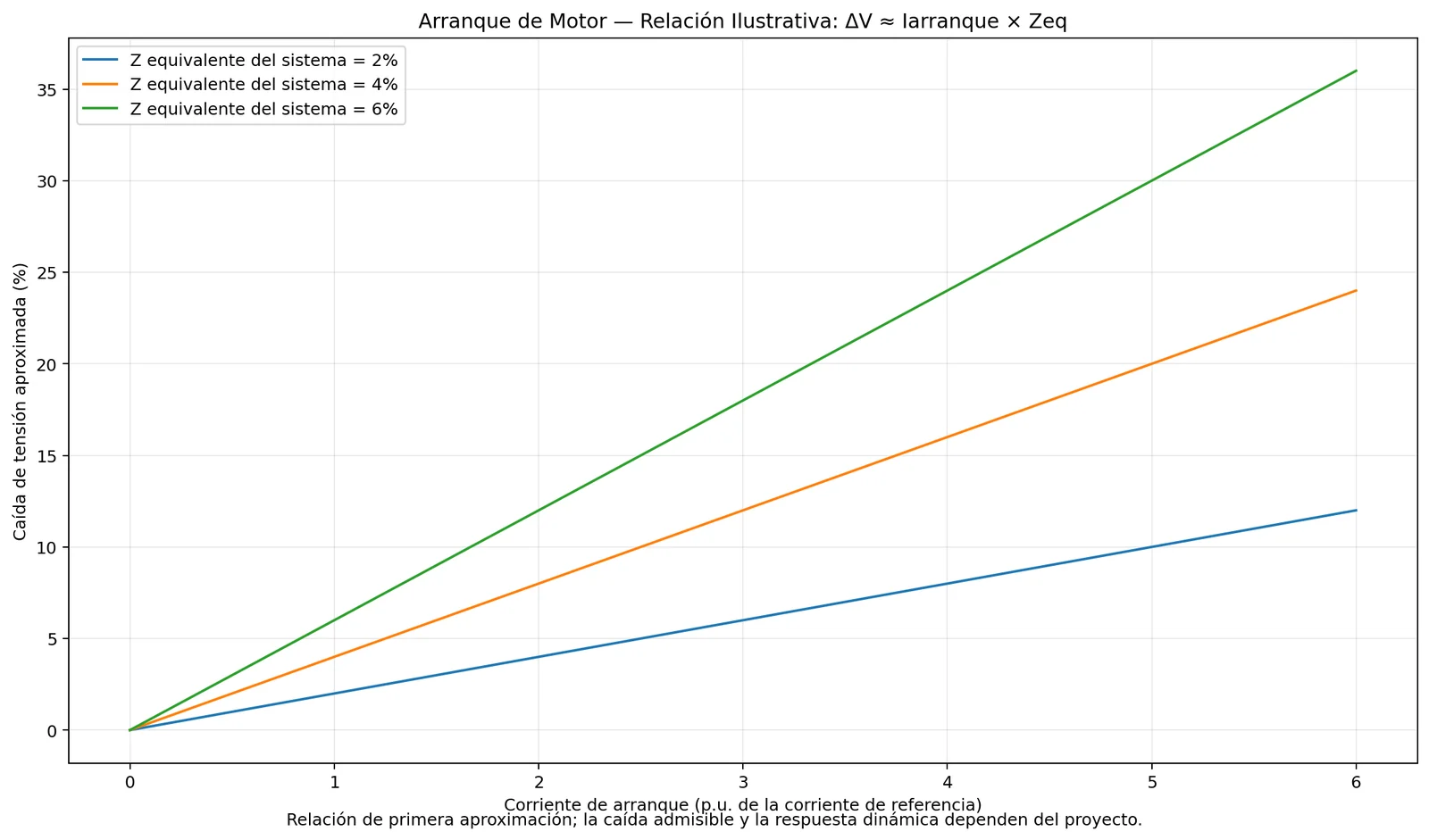

• Por eso la figura usa corriente de arranque en p.u. como variable independiente y la relación se marca como ilustrativa.

El método de arranque cambia el régimen

• Arranque directo puede imponer un escalón de corriente importante.
• Un soft starter modifica el perfil de tensión/corriente según sus ajustes y el par de carga.
• Un VFD controla frecuencia y tensión durante aceleración, a la vez que introduce consideraciones de electrónica de potencia y armónicos.
• Estrella-triángulo o autotransformador pueden ser adecuados en configuraciones concretas, pero deben verificarse contra el par requerido.

Datos necesarios antes de una revisión seria

• kW/hp, tensión y corriente a plena carga del motor.
• Datos de locked-rotor o corriente de arranque del fabricante.
• Método de arranque y ajustes.
• Otras cargas conectadas durante el arranque.
• Requisitos de tensión para cargas sensibles y proceso.
• Potencia de cortocircuito de la fuente o impedancia equivalente cuando exista.
• Impedancia de cables/alimentador y %Z del transformador.
• Frecuencia y duración de arranques; arranque simultáneo de varios motores.

Ecuaciones simplificadas: solo cribado

• Como primera aproximación, la caída de tensión está relacionada con corriente de arranque × impedancia equivalente. La gráfica muestra ΔV ≈ Iarranque × Zeq como relación conceptual.
• Un estudio real puede requerir ángulo de impedancia, datos de cables, %Z del transformador, cargas conectadas, dinámica del motor y comportamiento de protección.

Papel de FAT y commissioning

• El FAT puede verificar impedancia, relación, conexión y otros parámetros del transformador que entran al estudio.
• No reproduce la fortaleza real de la utility, la longitud del alimentador, la inercia mecánica ni toda la mezcla de cargas.
• En commissioning, si el proyecto lo requiere, se pueden registrar tensión/corriente antes y durante el arranque, junto con respuesta de protecciones y cargas sensibles.

FAQ

¿Comprar el tamaño siguiente resuelve el arranque?

Puede cambiar la relación de impedancia/capacidad, pero no es automáticamente la mejor solución; deben revisarse fuente, alimentador, método de arranque, protección y cargas sensibles.

¿La corriente de arranque siempre es 6–8 veces la nominal?

No debe usarse un multiplicador universal; se requieren los datos del motor y del arrancador.

¿El FAT demuestra que el motor arrancará bien en el sitio?

Aporta parámetros del transformador, pero no reproduce el sistema completo del cliente.
