Transformadores Monofásicos vs Trifásicos: Corriente, Compatibilidad de Carga y Selección de Compra
Respuesta directa: La elección entre transformador monofásico y trifásico debe seguir la fuente disponible, la mezcla de cargas, las tensiones necesarias, la puesta a tierra y los requisitos de utility/proyecto. El mismo kVA no implica la misma corriente cuando cambian tensión o número de fases. Un transformador convencional puede cambiar tensión, aislar y utilizar una conexión de devanados determinada, pero no crea una fuente trifásica completa a partir de una alimentación monofásica faltante. Si el problema real es conversión de fase, debe resolverse primero la arquitectura del sistema.
Para el mismo kVA, la corriente nominal depende de la tensión y del sistema de fases. El kVA por sí solo no define la interfaz eléctrica.
Primero el sistema, después la etiqueta del producto
- Confirmar si la fuente/utility es monofásica o trifásica, qué cargas requieren tres fases, si se necesita neutro para circuitos monofásicos y cuáles son las tensiones línea-línea y línea-neutro.
- Sin esos datos, comparar precio entre monofásico y trifásico puede significar comparar dos soluciones eléctricas distintas.
El mismo kVA puede producir corrientes muy diferentes
- Monofásico: I ≈ 1000S/V. Trifásico equilibrado: I ≈ 1000S/(√3 × VLL).

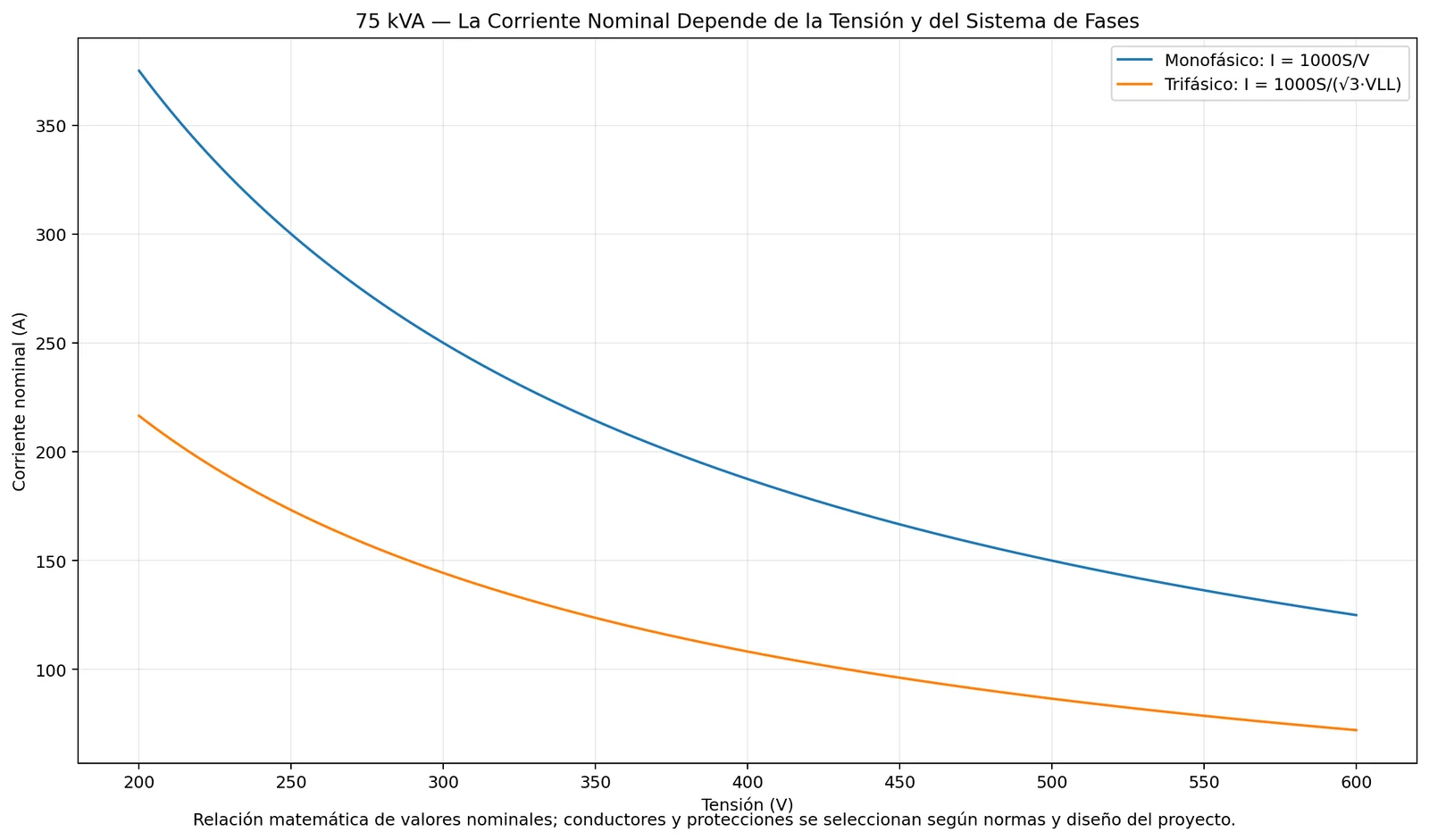

- La figura utiliza un caso ilustrativo de 75 kVA para mostrar la relación matemática. No pretende fijar tensiones “típicas” universales ni tamaños de producto.
- La selección de conductor y protección sigue la norma eléctrica aplicable y el diseño del proyecto.
Las cargas aguas abajo hacen importante la elección de fases
- Servicios residenciales, rurales y pequeños comercios pueden estar dominados por cargas monofásicas.
- Motores grandes, bombas, compresores, elevadores, HVAC y procesos industriales suelen requerir tres fases.
- Si muchas cargas monofásicas se alimentan desde un sistema trifásico de cuatro hilos, el reparto por fase y la corriente de neutro deben revisarse.
Un transformador normal no es un convertidor de fase
- El transformador transfiere energía entre devanados y puede modificar tensión, aislamiento y conexión. No genera por sí solo las fases faltantes de una fuente trifásica cuando la alimentación disponible es monofásica.
- Si el problema es “fuente monofásica → motor trifásico”, el ingeniero responsable puede necesitar evaluar ampliación de servicio, VFD, conversión estática/rotativa u otra arquitectura antes de fijar transformador y capacidad.
Conexión, neutro y puesta a tierra
- Conexiones delta/wye, wye/wye y otras influyen en neutro, desplazamiento de fase, secuencia cero y protección. Ningún grupo vectorial es universalmente “el mejor”.
- El comprador debería especificar la conexión requerida a partir del unifilar de utility/EPC y la filosofía de puesta a tierra; el proveedor debería entregar grupo vectorial, bornes y relación de fases.
Checklist de compra
- Servicio de entrada monofásico/trifásico y tensión disponible.
- Requisitos de fase de las cargas y equipos trifásicos principales.
- Tensiones línea-línea y línea-neutro requeridas.
- Necesidad de neutro y puesta a tierra.
- Distinguir conversión de tensión de conversión de fase.
- Requisitos de utility y del proyecto.
FAQ
¿Un 75 kVA monofásico y un 75 kVA trifásico usan el mismo interruptor?
No se puede decidir por kVA. La corriente depende de tensión y sistema de fases y la protección se selecciona según norma y diseño.
¿Puedo obtener trifásico normal conectando un transformador trifásico a una fuente monofásica?
Un transformador convencional no crea la fase faltante; es un problema de conversión/arquitectura.
¿El trifásico siempre es más eficiente?
No como regla universal. Depende del diseño, capacidad, carga, materiales y norma de eficiencia aplicable.
